SnacksRay
2024-04-17T12:41:57+00:00

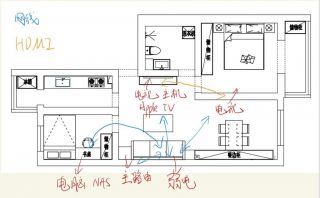

大格局是动不了了，老房子剩下的全是承重墙。
网线集中在弱电箱，主路由放冰箱上，回路共两根网线。
小卧室电竞区，电脑和nas各一路网线
hdmi设备主要集中在客厅电视柜，ns等主机 苹果机顶盒，用hdmi矩阵连接客厅和卧室电视，预埋光纤hdmi2.1线。
网线是普通六类
apple机顶盒在犹豫，不知道nas直连电视效果如何，计划选择电视q9k
更新，水电验收发现网线是cat6e，心态崩了
[被CAT6E偷袭了]请各位大佬看下弱电 影音方案合不合理
大格局是动不了了，老房子剩下的全是承重墙。
网线集中在弱电箱，主路由放冰箱上，回路共两根网线。
小卧室电竞区，电脑和nas各一路网线
hdmi设备主要集中在客厅电视柜，ns等主机 苹果机顶盒，用hdmi矩阵连接客厅和卧室电视，预埋光纤hdmi2.1线。
网线是普通六类
apple机顶盒在犹豫，不知道nas直连电视效果如何，计划选择电视q9k
更新，水电验收发现网线是cat6e，心态崩了
SnacksRay
老哥们江湖救急，周末就验收了
Jkiger
不对吧
蓝色是网线
弱电到各个房间
弱电到左侧的主路由
那电脑、NAS和wifi不是同网段了啊
手机上传下载很麻烦的
除非弱电那里有开启dhcp的设备
然后主路由只当信号广播用
不推荐这么弄
你可以在弱电-主路由之间布两根线
再在弱电放一台交换机
网络拓扑就是入室光纤-光猫-主路由-交换机-电脑、NAS
这样全部地址池都是主路由的dhcp
---
另外我搜了一下HDMI线的衰减距离
有说铜芯5米开始有衰减
还有说20米内视差看不出来的
你评估一下地面和墙面距离
当然也可以用光纤HDMI
这个线缆我没有接触过
是搜上面的衰减的时候答案里提及的
蓝色是网线
弱电到各个房间
弱电到左侧的主路由
那电脑、NAS和wifi不是同网段了啊
手机上传下载很麻烦的
除非弱电那里有开启dhcp的设备
然后主路由只当信号广播用
不推荐这么弄
你可以在弱电-主路由之间布两根线
再在弱电放一台交换机
网络拓扑就是入室光纤-光猫-主路由-交换机-电脑、NAS
这样全部地址池都是主路由的dhcp
---
另外我搜了一下HDMI线的衰减距离
有说铜芯5米开始有衰减
还有说20米内视差看不出来的
你评估一下地面和墙面距离
当然也可以用光纤HDMI
这个线缆我没有接触过
是搜上面的衰减的时候答案里提及的
SnacksRay
+ by [kimklove] (undefined)
不对吧
蓝色是网线
弱电到各个房间
弱电到左侧的主路由
那电脑、NAS和wifi不是同网段了啊
手机上传下载很麻烦的
除非弱电那里有开启dhcp的设备
然后主路由只当信号广播用
不推荐这么弄
你可以在弱电-主路由之间布两根线
再在弱电放一台交换机
网络拓扑就是入室光纤-光猫-主路由-交换机-电脑、NAS
这样全部地址池都是主路由的dhcp
---
另外我搜了一下HDMI线的衰减距离
有说铜芯5米开始有衰减
还有说20米内视差看不出来的
你评估一下地面和墙面距离
当然也可以用光纤HDMI
这个
不对吧
蓝色是网线
弱电到各个房间
弱电到左侧的主路由
那电脑、NAS和wifi不是同网段了啊
手机上传下载很麻烦的
除非弱电那里有开启dhcp的设备
然后主路由只当信号广播用
不推荐这么弄
你可以在弱电-主路由之间布两根线
再在弱电放一台交换机
网络拓扑就是入室光纤-光猫-主路由-交换机-电脑、NAS
这样全部地址池都是主路由的dhcp
---
另外我搜了一下HDMI线的衰减距离
有说铜芯5米开始有衰减
还有说20米内视差看不出来的
你评估一下地面和墙面距离
当然也可以用光纤HDMI
这个
谢谢提醒
。弱电加交换机，电视柜和nas那里都会看网线数量，也可以加交换机hdmi主要是预埋了不好换，就一步到位整个好点的，同时也埋了光纤和网线
Jkiger
我感觉咱俩说的不是一回事儿啊
我猜测你的使用目的是
主路由的wifi、手机、电脑、主机、NAS可以互联互通吧
现在根据你主楼的网络拓扑
弱电位置到主路由只有一根网线
这样情况下
1.光猫-交换机-电脑、NAS等是光猫的地址池
2.光猫-主路由-wifi-手机，这个是路由器的地址池
在不做转发的时候，1、2在局域网环境是不能互相访问的
所以我在上面回帖
建议弱电到主路由在现有一根网线的前提下
再增加一根网线
实现
3.光猫-主路由wan口-(wifi-手机)
主路由lan口-交换机-电脑、NAS等
Jkiger
另外我说的铜芯HDMI和光纤HDMI
都是HDMI接头的线缆
咱们日常使用的主机-显示器的HDMI是铜芯的
早上搜索的结果是有衰减
需要你确认一下线缆长度是否在可靠范围
如果超范围了
搜索页面里提及了光纤HDMI这种可靠范围更长的线缆
用那种材质的HDMI需要你自己明确是否要用这类的
避免画面卡顿的情况发生
Martin_
1.按照你目前的网线布局，你打算在弱电箱放光猫+交换机是吗？
2.用光纤HDMI要注意只能单向传输，我看你箭头是双向的有啥别的打算吗？另外还要考虑穿管的问题，成品线两端插头还是很大的
3.nas直连要看你的nas型号，电视安装app局域网播放感觉会更简单吧
2.用光纤HDMI要注意只能单向传输，我看你箭头是双向的有啥别的打算吗？另外还要考虑穿管的问题，成品线两端插头还是很大的
3.nas直连要看你的nas型号，电视安装app局域网播放感觉会更简单吧
SnacksRay
+ by [kimklove] (undefined)
我感觉咱俩说的不是一回事儿啊
我猜测你的使用目的是
主路由的wifi、手机、电脑、主机、NAS可以互联互通吧
现在根据你主楼的网络拓扑
弱电位置到主路由只有一根网线
这样情况下
1.光猫-交换机-电脑、NAS等是光猫的地址池
2.光猫-主路由-wifi-手机，这个是路由器的地址池
在不做转发的时候，1、2在局域网环境是不能互相访问的
所以我在上面回帖
建议弱电到主路由在现有一根网线的前提下
再增加一根网线
实现
3.光猫-主路由wan口-(wifi-手机)
我感觉咱俩说的不是一回事儿啊
我猜测你的使用目的是
主路由的wifi、手机、电脑、主机、NAS可以互联互通吧
现在根据你主楼的网络拓扑
弱电位置到主路由只有一根网线
这样情况下
1.光猫-交换机-电脑、NAS等是光猫的地址池
2.光猫-主路由-wifi-手机，这个是路由器的地址池
在不做转发的时候，1、2在局域网环境是不能互相访问的
所以我在上面回帖
建议弱电到主路由在现有一根网线的前提下
再增加一根网线
实现
3.光猫-主路由wan口-(wifi-手机)
好的好的，专业好像叫有线mesh回程是吧，主路由wan l接光猫，lan接回交换机，谢谢
fern
没考虑 NAS 噪音问题吗，竟然放在有床的房间
Ulfsaar
卧室电视不需要网线，网口才百兆，还不如无线。当然，你要备一根也没几个钱。
ZetKayaa
cat6e足够你用了，不用纠结
Dovts
我靠好大一个卫生间
isso
Reply to + by [Zuladead] (undefined)
其实我一直在想一个问题，你主机、Apple tv在客厅，分两根HDMI线到不同房间，视频可以切换。
但是遥控器和游戏手柄也能跨屋操作吗？
其实我一直在想一个问题，你主机、Apple tv在客厅，分两根HDMI线到不同房间，视频可以切换。
但是遥控器和游戏手柄也能跨屋操作吗？
SnacksRay
手柄大概测了下，应该覆盖得到，也没想到更好的办法了
