[智能家居]传统双控三控开关改智能开关小教程及新家智能开关布线问题

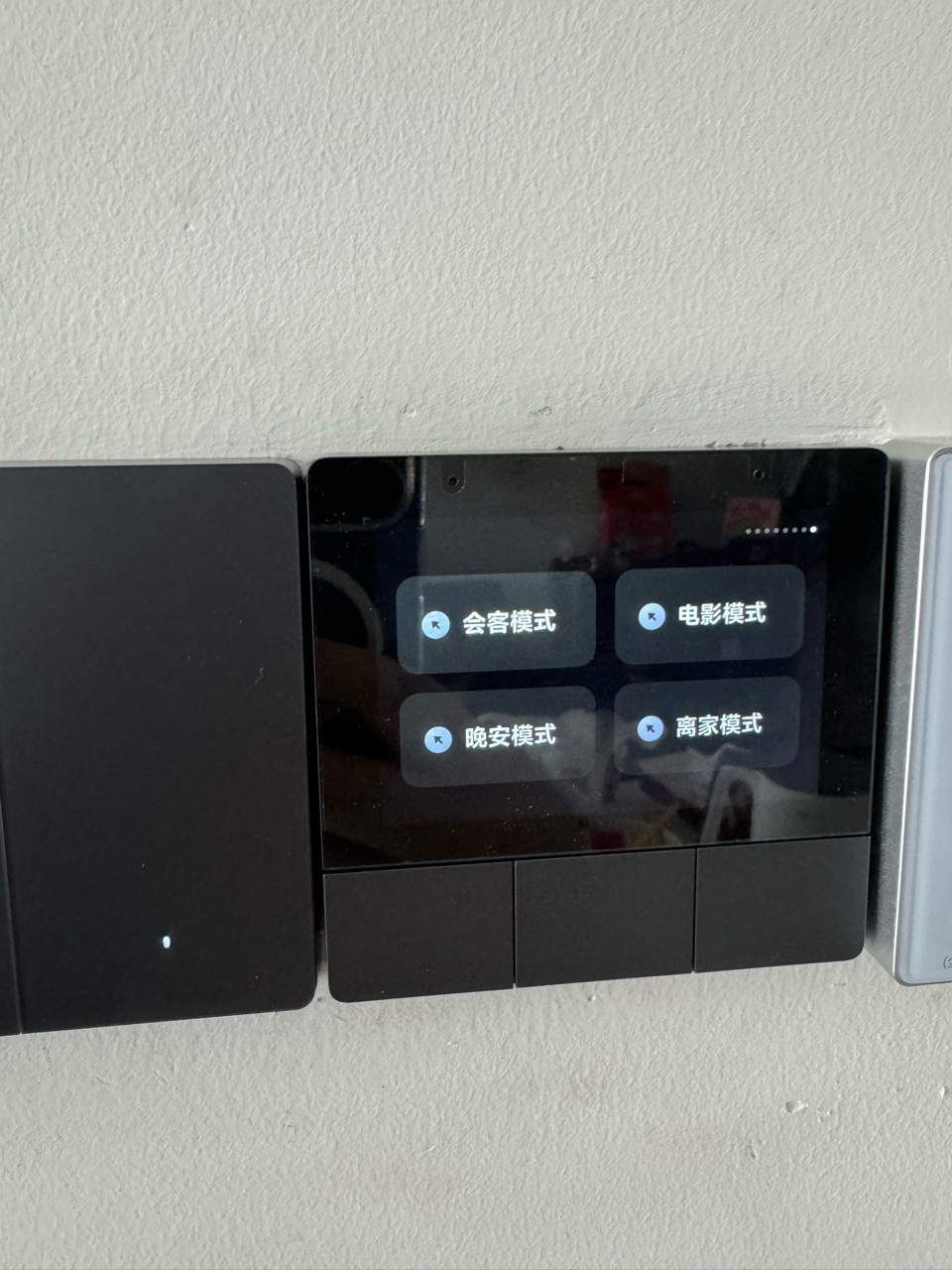

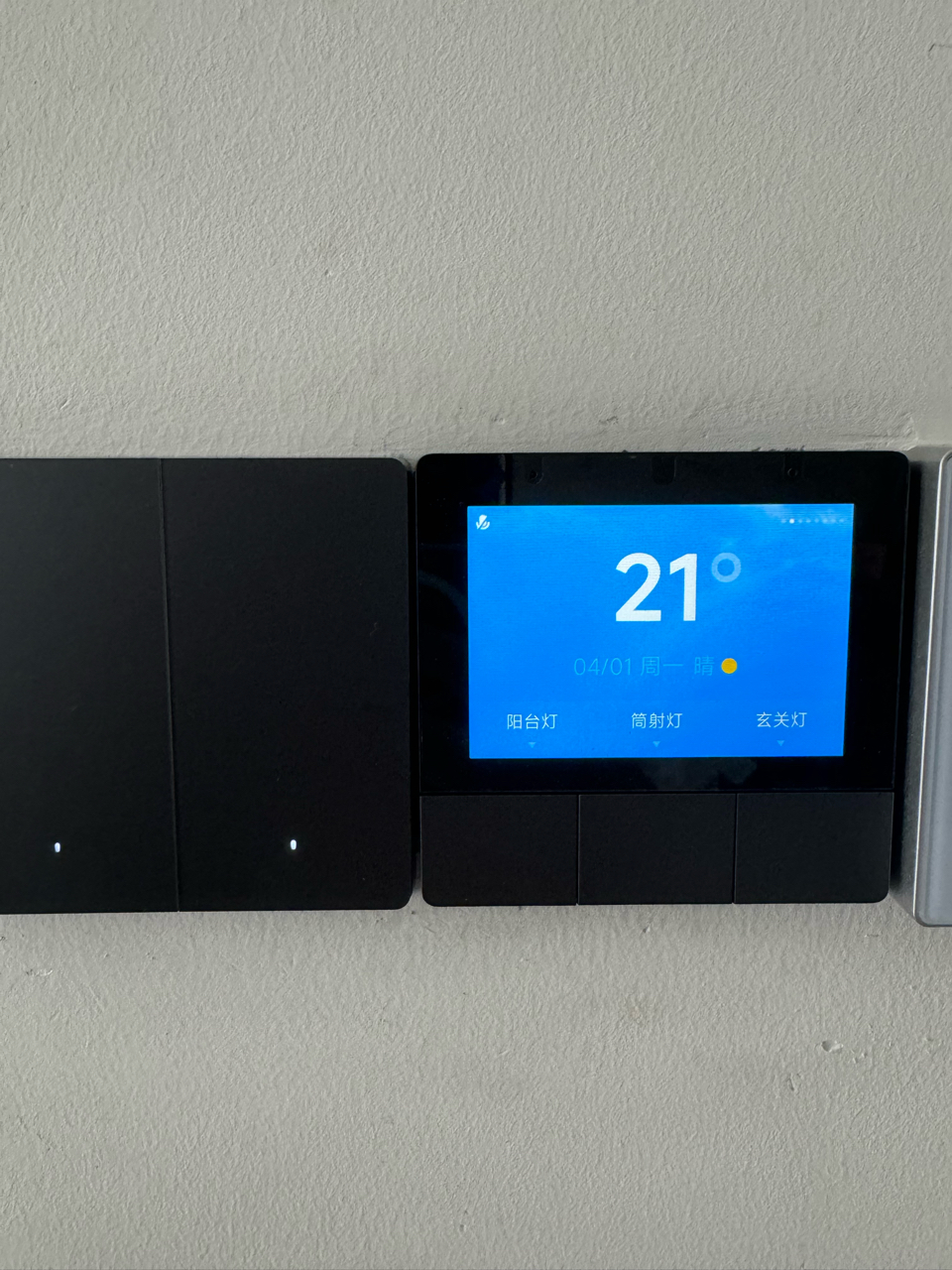

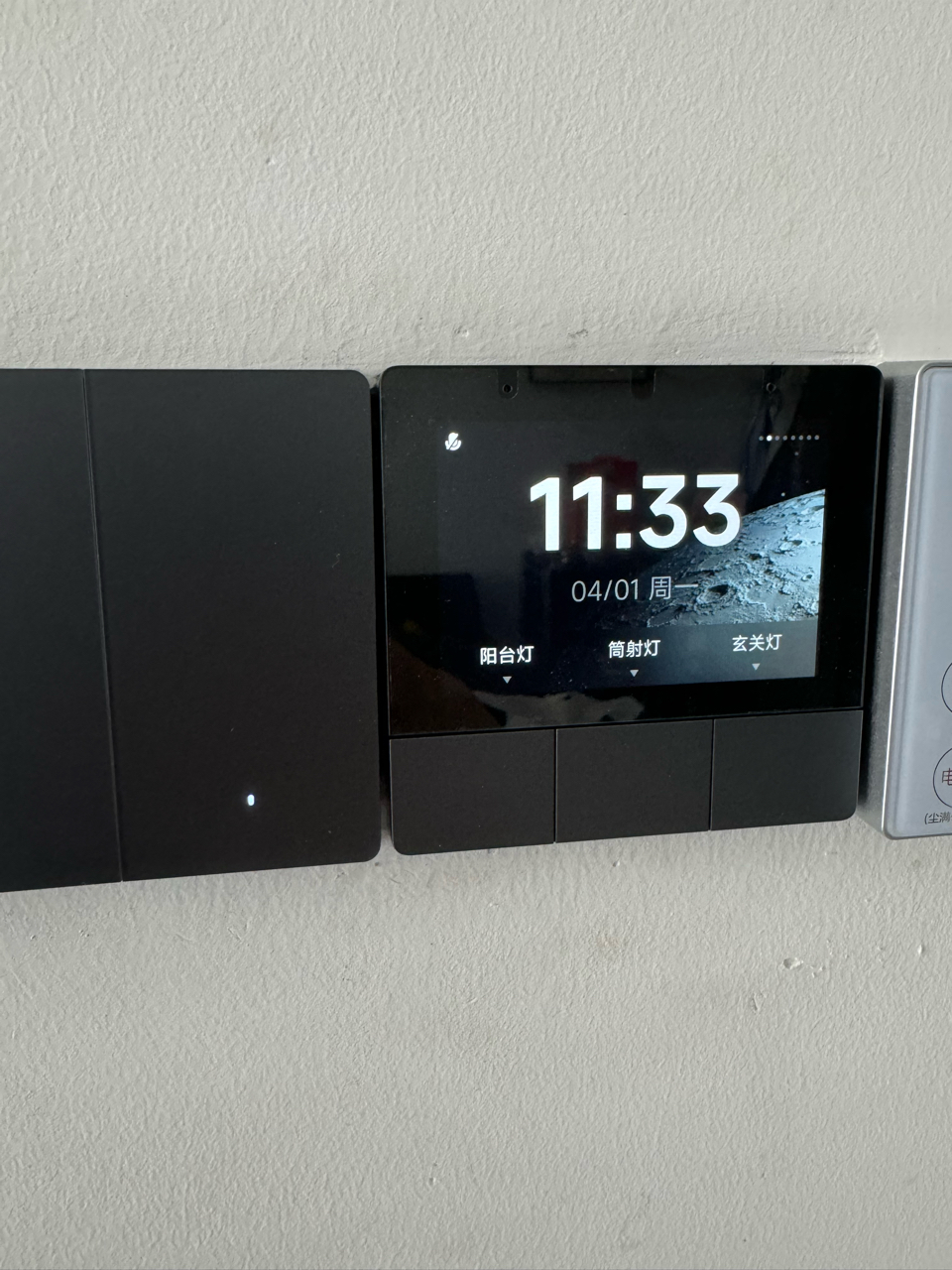

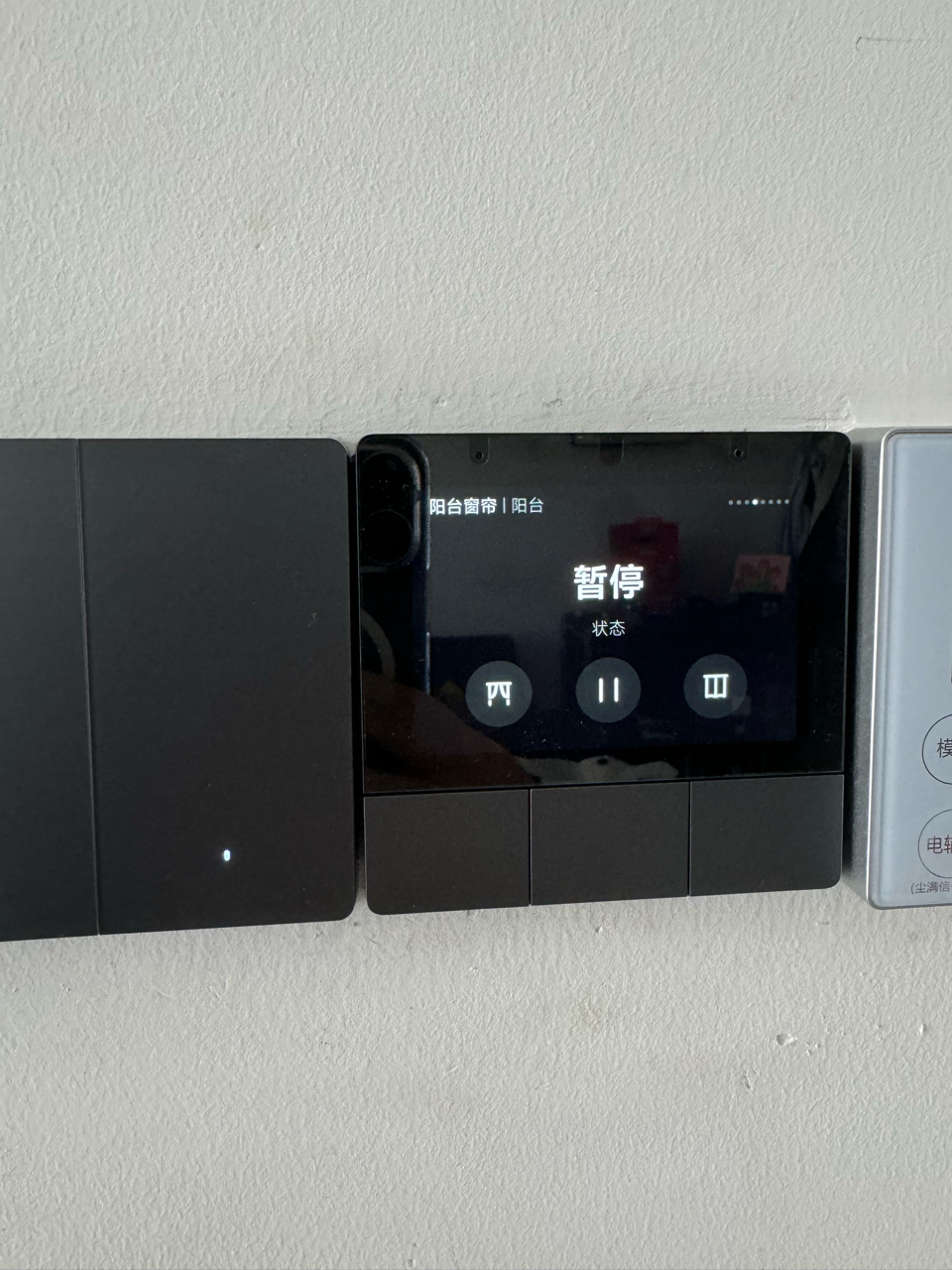

[提要：废话越写越多，为了方便观看，改造前后图如下所示，具体改造步骤放到一楼]





我们知道智能家居的灯光和开关搭配总结就两种“支持凌动功能的智能灯+凌动开关”以及“智能灯(普通灯)+智能开关”，对于选什么方案有兴趣的水友请移步[https://bbs.nga.cn/read.php?tid=38003668 https://bbs.nga.cn/read.php?tid=38003668]，我有比较详尽的说明。

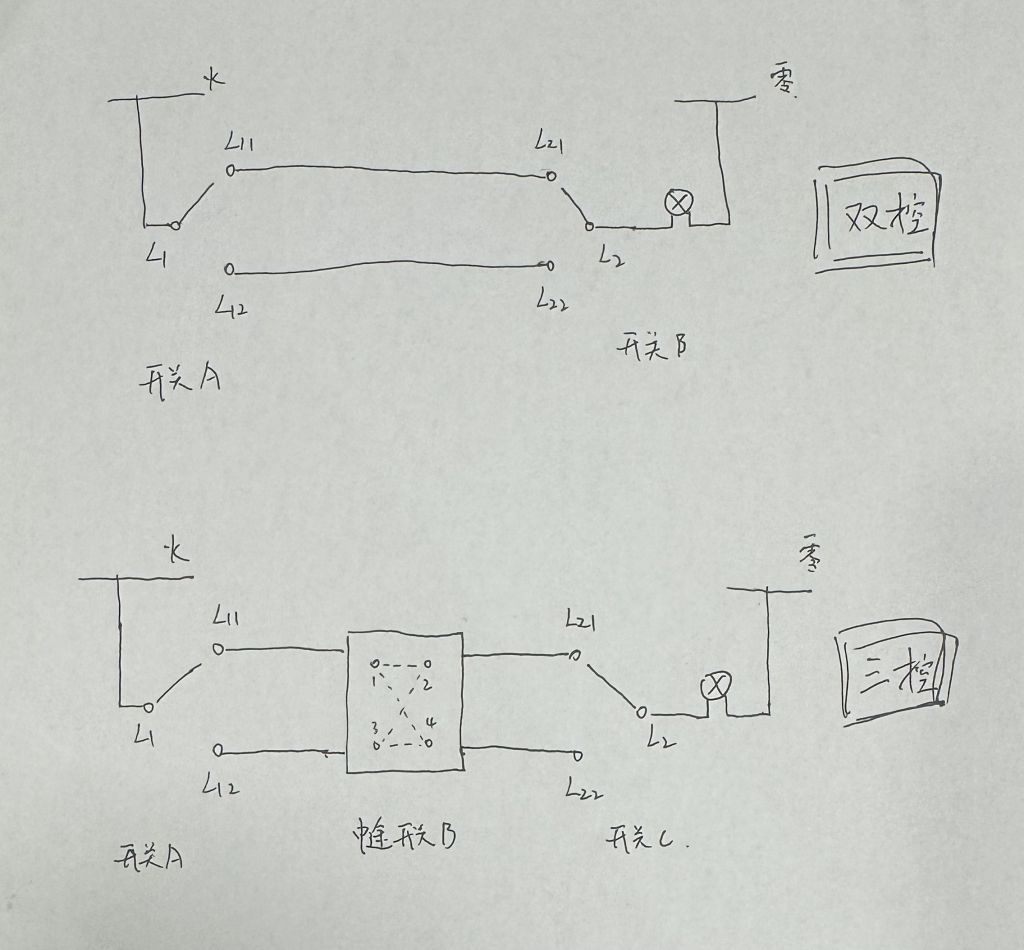

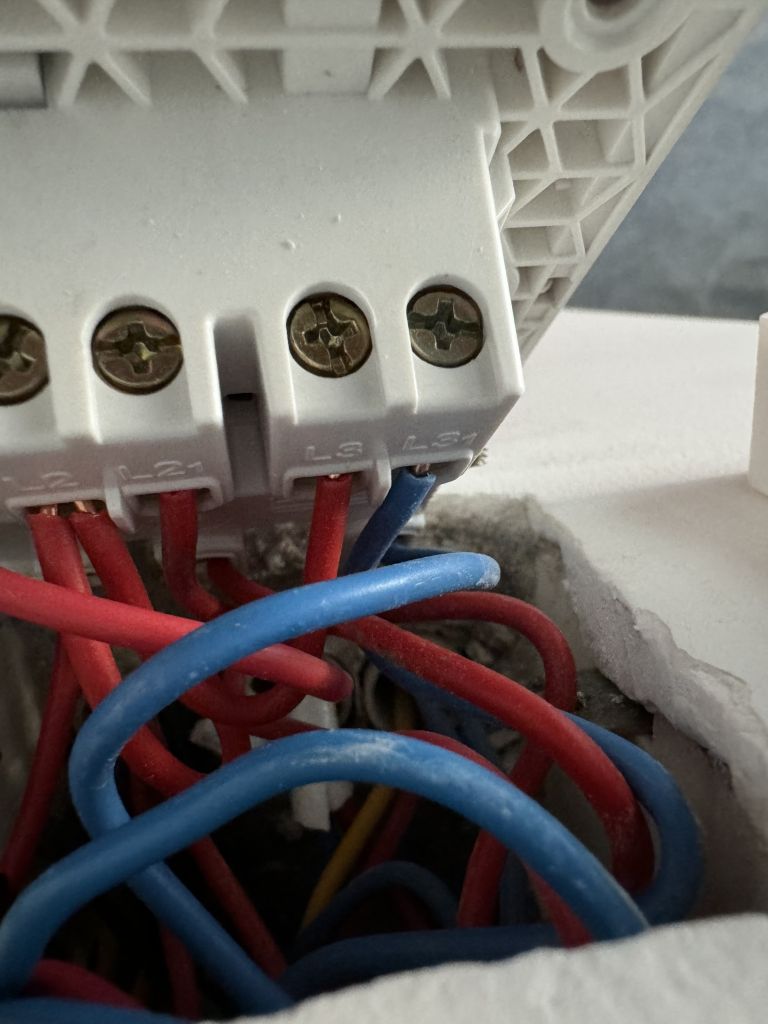

今天帖子的主题是一期小改造，最近到手了一个小米智能屏和智能开关pro，准备替换掉我家客厅两个三开凌动开关(普通开关改造，相关帖子[https://bbs.nga.cn/read.php?tid=36605048) https://bbs.nga.cn/read.php?tid=36605048)]，正好其中一个三开开关涉及了单控双控以及三控，而正巧之前有位水友在某个帖子里发问了，那就刚好开一个帖子。由于绝大多数电工都对智能家居布线一窍不通，很多还未开始装修的水友对于该如何布线一头雾水；而很多家里是老房子、精装房，对智能家居可玩性以及颜值有所追求和向往的水友们，最头疼的就是家里传统多控的布线如何改造。

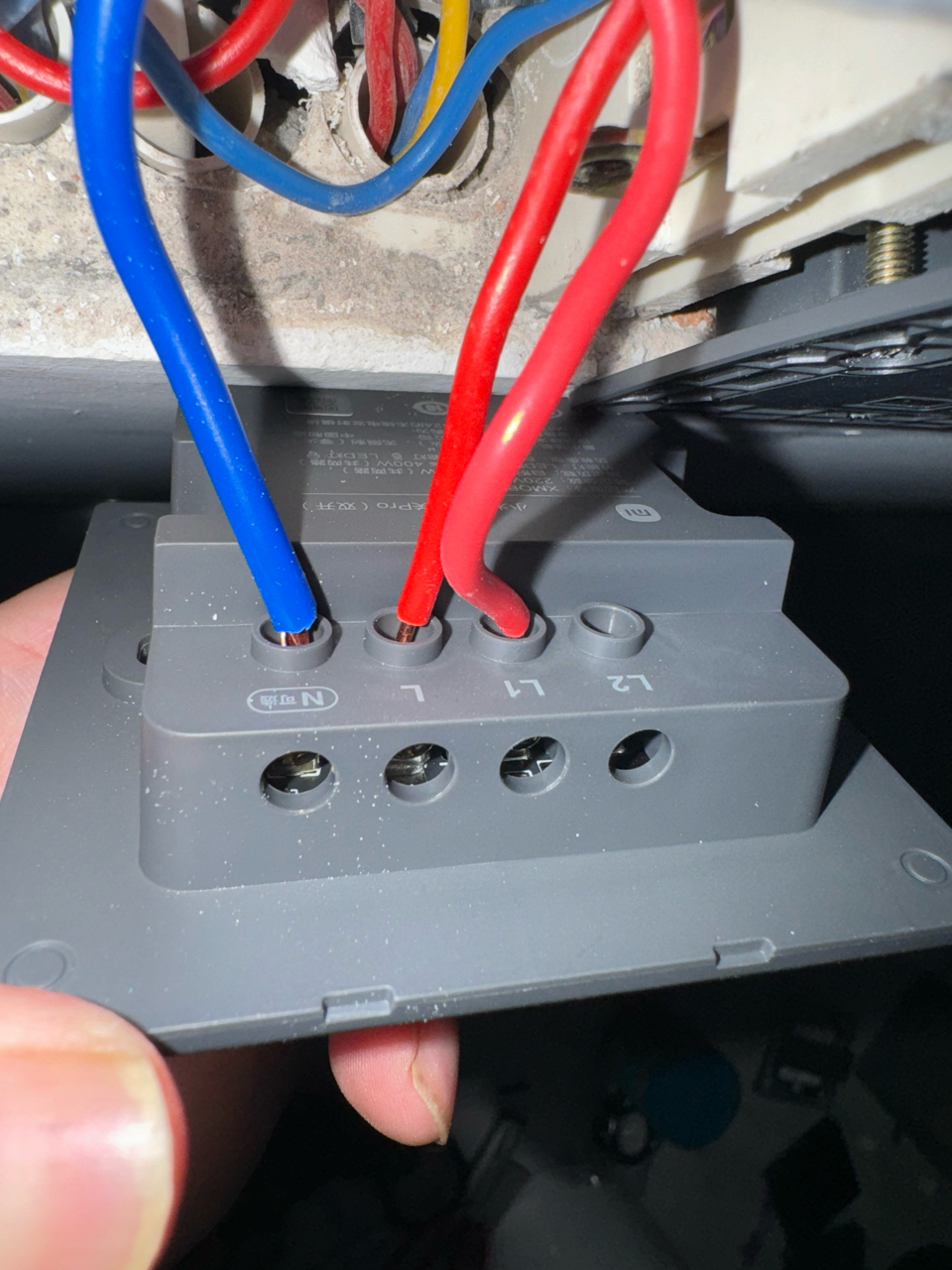

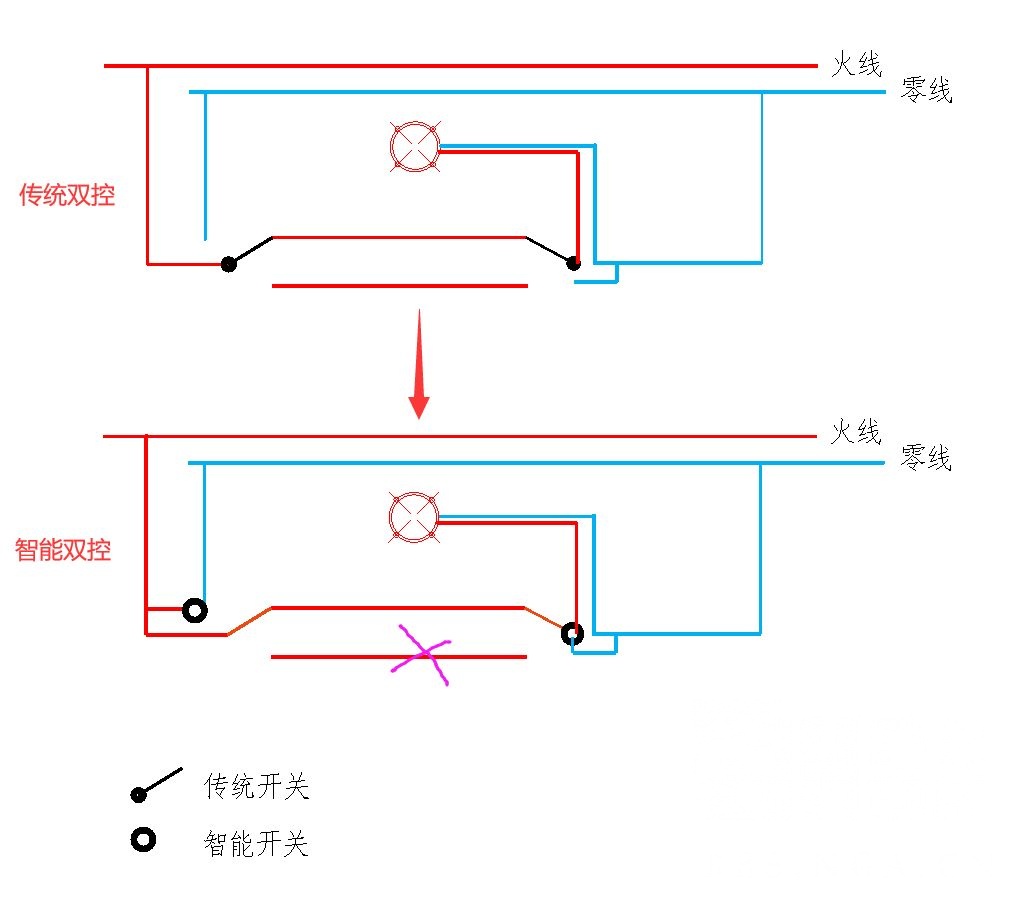

首先我们要明确需求，那就是如果要布置全屋智能开关(不使用其凌动功能)，我们事实上是需要把智能开关转无线开关，然后通过写自动化(比如单击左键——开/关吸顶灯)来控制灯具。接下来我们的操作都是基于这个先决条件。那我们每个灯或者灯组只需要在一个开关电位布置单控回路(火、零、灯线各一条)，其他的开关电位只留火、零两线即可(既可以从灯上拉线，也可以从隔壁插座接线，看电工怎么操作)。还未开始装修的朋友看到这里即可了，对于老房、精装房改造的朋友继续往下看
